Eficiencia de estrategias de enfriamiento pasivo en clima cálido seco
Efficiency of Passive Cooling Strategies in Hot Dry Weather
Luis Carlos Herrera Sosa *
Universidad Autónoma de Ciudad Juárez (México)
*Arquitecto, Escuela de Arquitectura de Chihuahua. Maestro en arquitectura bioclimática, Escuela de América Latina y el Caribe (ISTHMUS) y Universidad de Colima (México). Graduado con Mención Honorífica Doctor en Arquitectura, Universidad de Colima, Programa Interinstitucional de Doctorado en Arquitectura (PIDA). Miembro del Sistema Nacional de Investigadores nivel I. Profesor investigador del Instituto de Arquitectura Diseño y Arte de la Universidad Autónoma de Ciudad Juárez. Director de ISTHMUS NORTE, Escuela de Arquitectura y Diseño de América Latina y el Caribe. Líneas de investigación: la relación entre arquitectura y medioambiente; dispositivos y estrategias de climatización pasiva. Ganador del Premio Peña Colorada que otorga el gobierno de Colima por su desempeño académico (2008). Mención especial en el Premio Chihuahua en el área de tecnología (2008). Tercer lugar del Premio Iberoamericano de Tesis de Investigación sobre Vivienda Sustentable INFONAVIT-REDALY C (2010). Profesor invitado en Colombia, Panamá, Argentina y México. moreguachi@gmail.com
Referencia: Herrera Sosa, L. C. (2014). Eficiencia de estrategias de enfriamiento pasivo en clima cálido seco. Revista de Arquitectura, 16, 86-95. doi: 10.14718/ RevArq.2014.16.10
Recibido: enero 7/2014 Evaluado: octubre 21/2014 Aceptado: noviembre 27/2014
RESUMEN
Este documento presenta los resultados de una evaluación de la eficiencia de enfriamiento que se alcanza con la aplicación en techos estanque de seis técnicas de enfriamiento pasivo en clima cálido seco. El procedimiento consistióen monitorear en campo, durante el verano de 2012, módulos experimentales con las técnicas pasivas de enfriamiento: evaporativo indirecto (EEI), protección solar (PS) y enfriamiento radiativo nocturno (ERN), apoyadas con aislamiento térmico (AT) y masa térmica (MT). El módulo experimental se comparócon un módulo de control de iguales características constructivas, dimensiones y orientación. Con los resultados obtenidos en campo se calculóel potencial de enfriamiento medio de cada una de las técnicas pasivas aplicadas para determinar su eficiencia de enfriamiento (EF). Los resultados indicaron que todas las técnicas de enfriamiento pasivo aplicadas tienen capacidad de enfriamiento. La técnica pasiva con mayor potencial de enfriamiento medio fue la EEI+AT+ERN con 822.89 Wh/ m2día, le sigue la EEI+PS con 764.19 Wh/m2día y la EEI+AT+ERN+MT con 532.78 Wh/m2día.
Palabras clave:evaporativo indirecto, masa térmica, módulo experimental, radiativo, techo estanque
ABSTRACT
This paper presents the results of an evaluation done on the cooling efficiency that could be reached with the use of six passive cooling techniques performed on roof tanks in hot dry weather. The procedure consisted in monitoring at field, during summer 2012, experimental units with the passive cooling techniques: Indirect Evaporative Cooling (IEC), Solar Protection (SP), Night Radiative Cooling (NRC), Thermal Insulation (TI), and Thermal Mass (TM). The experimental unit was compared to a control unit built with the same characteristics, dimensions, and position. With the results obtained at field, there was a calculation of the average cooling potential in each of the applied passive techniques, in order to determine the cooling efficiency (CE). The passive technique with the highest cooling potential average was IEC+TI+NRC with 822.89 Wh/m2day; and those that followed it were IEC+SP with 764.19 Wh/m2day, and IEC+TI+NRC+TM with 532.78 Wh/m2day.
Key words: Indirect evaporative cooling, thermal mass, experimental units, roof tanks
INTRODUCCIÓN
El alto costo de la energía, el agotamiento de los recursos naturales y el problema del cambio climático a nivel mundial, obligan a los profesionales de la construcción a diseñar y construir los edificios con estrategias de climatización pasiva para alcanzar niveles de confort higrotérmico adecuados, y en climas cálidos esto se consigue con un mayor enfriamiento. Sin embargo, esta postura no se ha logrado generalizar, ya sea por cuestiones económicas, sociales o por desconocimiento de las técnicas y estrategias aplicables, por lo que en muchos de los casos no se satisfacen esas necesidades de confort, incluso se agravan. Las necesidades de climatización se siguen solucionando por medios activos que utilizan energía convencional para funcionar, con el consecuente consumo de recursos naturales, emisión de CO2 al ambiente y alto costo energético.
En México, el clima está determinado por varios factores, entre los que se encuentran la altitud sobre el nivel del mar, la latitud geográfica, las diversas condiciones atmosféricas y la distribución existente de tierra y agua. Por lo anterior, el país cuenta con una gran diversidad de climas, los cuales de manera muy general pueden clasificarse, según su temperatura, en cálido y templado; y de acuerdo con la humedad existente en el medio, en: húmedo, subhúmedo y muy seco (figura 1).
El clima seco se encuentra en la mayor parte del centro y norte del país, región que comprende el 28,3 % del territorio nacional; se caracteriza por la circulación de los vientos, lo cual provoca escasa nubosidad y precipitaciones de 300 a 600 mm anuales, con temperaturas en promedio de 22 a 26 ºC en algunas regiones, y en otras de 18 a 22 ºC (figura 1). El clima muy seco,que se encuentra en el 20,8 % del país, registra temperaturas en promedio de 18 a 22 ºC, con casos extremos de más de 26 ºC, presentando precipitaciones anuales de 100 a 300 mm en promedio.
Este trabajo de investigación se realizóen la ciudad de Chihuahua, que se localiza al norte de la República Mexicana, a 28º 38' latitud norte, 106º 06' longitud oeste y a 1423 msnm (figura 1).

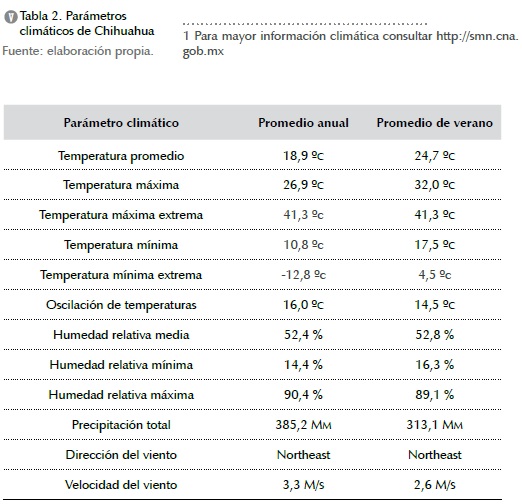

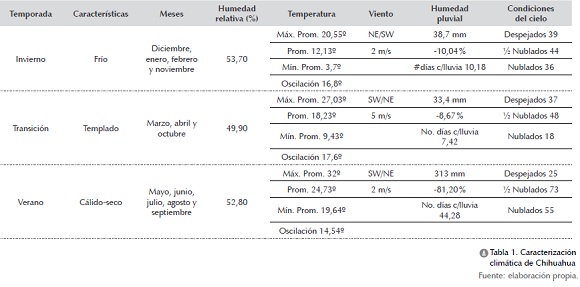

Chihuahua tiene un clima cálido seco extremo, con tres temporadas climáticas definidas: invierno, transición y verano (tabla 1).
La temporada de verano tiene una duración de cinco meses en promedio (mayo a septiembre). En esta temporada la temperatura máxima promedio es de 32,0 ºC, media de 24,7 ºC y mínima de 17,5 ºC; con una oscilación térmica de 14,5 ºC. La humedad relativa promedio es de 52,8 %, con mínimas promedio de 16,3 %. La precipitación pluvial es de 313,1 mm, con vientos dominantes del noreste con velocidad promedio de 2,6 m/s (tabla 2)1
Estas condiciones extremas del verano traen consigo, como se mencionó, que durante la época de calor los habitantes resuelvan sus necesidades de enfriamiento con el uso continuo de equipos de climatización artificial, normalmente mediante enfriamiento evaporativo directo (EED), por lo que el consumo de energía eléctrica y agua se incrementa de manera significativa y, por ende, aumenta la emisión de CO2 al ambiente por la quema de hidrocarburos requeridos para la generación de energía eléctrica.
Este trabajo en particular se enfoca en evaluar la eficiencia de enfriamiento (EF) de seis técnicas de enfriamiento pasivo (TEP), aplicables en techos estanque para clima cálido seco, a partir de cuantificar su potencial de enfriamiento medio (PEM), para reducir el consumo energético.
Este trabajo de investigación, denominado "Eficiencia de estrategias de enfriamiento pasivo en clima cálido seco", da continuidad a los resultados encontrados en la tesis de doctorado de Herrera (2009), en la cual se demostróla factibilidad de lograr ahorros energéticos e hídricos durante el funcionamiento de equipos de EED convencionales, mediante la aplicación de estrategias bioclimáticas en los edificios.
MARCO TEÓRICO
Enfriamiento. El enfriamiento es un proceso de eliminación de calor de un cuerpo o un espacio, el cual puede ocurrir por medio de la reducción de sutemperatura sin que el cuerpo sufra un cambio de estado físico a temperatura constante. De manera natural, los cuerpos pueden enfriarse hasta la temperatura del ambiente en que se encuentran.
Los procesos de enfriamiento natural consisten en la pérdida de calor espontánea, como ocurre en los procesos de enfriamiento debido a la pérdida de calor por radiación (enfriamiento radiativo), por convección-evaporación (enfriamiento evaporativo) o por procesos térmicos de conducción, es decir, por contacto entre los diferentes cuerpos. Entre las distintas formas de propiciar el enfriamiento pasivo encontramos el enfriamiento evaporativo y el enfriamiento radiativo nocturno.
Enfriamiento evaporativo. Se basa en la termodinámica de la evaporación del agua, el cambio de fase del agua del estado líquido al estado gaseoso (Mihalakakou y Santamouris, 1996). Se trata de un proceso que utiliza la evaporación como pozo térmico natural, aun cuando es el aire ambiente el recipiente último de la transferencia de calor. En este proceso, el calor sensible necesario para la evaporación del agua es tomado del aire y del agua misma, para ser usado como calor latente de vaporización. La cantidad de calor sensible absorbido depende de la cantidad de agua evaporada.
Una medida del potencial de enfriamiento evaporativo es la depresión de la temperatura de bulbo húmedo (TBH), esto es, la diferencia entre la temperatura de bulbo seco (TBS) y la temperatura de bulbo húmedo (TBH). Cuanto mayor sea la depresión de la TBH mayor será el potencial de enfriamiento evaporativo. El enfriamiento evaporativo puede ser utilizado de dos modos diferentes: como enfriamiento evaporativo directo o indirecto.
El enfriamiento evaporativo directo (EED) consiste en introducir humedad de manera directa en el espacio para reducir adiabáticamente la temperatura sensible del aire. Esta técnica se aconseja para ser aplicada en regiones áridas con disponibilidad de agua; lugares con temperatura de bulbo húmedo (TBH) no mayores a 22-24 ºC, y cuando la temperatura de bulbo seco (TBS) no es mayor a 42-44ºC (Givoni, 1994).
El enfriamiento evaporativo indirecto (EEI) son técnicas basadas en el mismo principio evaporativo, y son utilizadas para enfriar algún componente de la edificación y este a su vez enfriar el espacio interior sin aumentar su contenido de humedad. Este enfriamiento representa la posibilidad de reducir la temperatura del aire respecto al exterior pero sin aportar humedad al ambiente interno. Se aconseja su aplicación en regiones áridas y subhúmedas con disponibilidad de agua. Lugares con temperatura de bulbo húmedo (TBH) no mayores a 25 ºC y máximos valores de temperatura de bulbo seco (TBS) de 46 ºC (Givoni, 1994).
Enfriamiento radiativo nocturno. Es un fenómeno mediante el cual un cuerpo expuesto a la bóveda celeste pierde calor durante la noche debido al balance negativo de radiación que se establece. El sol emite radiación en forma de onda corta a la tierra durante el día y la tierra está irradiando calor en forma de onda larga hacia el cielo. El cielo es el pozo térmico más importante y la radiación de onda larga el principal modo de transferencia de calor, mediante el cual el calor del sol absorbido en las superficies durante el día, es disipado.
Masa térmica. La masa térmica es el material de construcción capaz de absorber y almacenar el calor recibido del ambiente externo o interno. Los materiales ideales para constituir una buena masa térmica son aquellos que tienen alto calor específico, alta densidad y alta conductividad térmica (González, 1997a).
El uso de la masa térmica no se considera como una técnica de enfriamiento; sin embargo, alcanzar condiciones de confort al interior de las edificaciones requiere el mantenimiento de niveles de temperatura dentro de un rango relativamente pequeño. La oscilación interna o amplitud de temperatura (DT) dentro de una edificación depende en gran medida de la cantidad de "masa térmica efectiva" con que cuente el edificio. Generalmente, un edificio de gran masa térmica tiene menor oscilación interior que uno de baja masa térmica. Por otro lado, la utilización de masa térmica en los edificios puede reducir la carga pico de enfriamiento de los mismos (Balaras, 1996).
Aislamiento. El aislamiento térmico es la propiedad que tienen los materiales para oponerse al paso de calor por conducción y se evalúan por la resistencia térmica que tienen (NMX-C-460, 2009). La resistencia térmica al paso de calor es producto del valor de conductividad de material y su espesor. Aunque no se considera una estrategia de enfriamiento, su aplicación contribuye a conservar las condiciones en que se encuentra un espacio y los elementos que contiene.
MATERIALES Y MÉTODOS
Para evaluar las TEP se realizóuna investigación de tipo experimental descriptiva con base en los métodos de trabajo propuestos por González (1989) y González (2010) para climas cálidos húmedos consistentes en registros de campo sobre módulos experimentales de iguales dimensiones, materiales y acabados.
Para la realización de este proyecto se utilizaron módulos con las características descritas en los trabajos mencionados: medidas exteriores de 0,80 m x 0,80 m x 0,47 m, fabricados con madera contraenchapada de 0,015 m de espesor pintada en su exterior con pintura epóxica de color blanco. Fueron recubiertos en su interior con láminas de poliestireno expandido de 0,045 m de espesor fijadas a presión sin pegamento. Se colocaron unos listones de madera de 0,04 m x 0,05 m en su base, con la finalidad de separarlos del suelo y evitar el contacto directo de toda la superficie de base con el suelo.

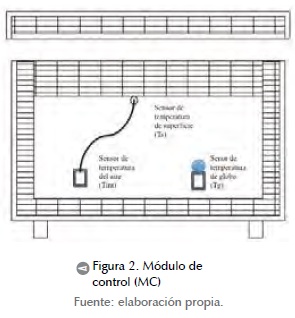

Para esta investigación se emplearon tres módulos, uno funcionócomo módulo de control (MC) sin ninguna TEP aplicada (figura 2) y sin techo estanque. A los otros dos se les denominómódulos experimentales (ME), a los cuales se les agregóun estanque metálico en su parte superior, que se fue adaptando de acuerdo con el requerimiento de cada TEP seleccionada.
En el módulo de control (MC) se registraron temperaturas del aire interior (Tint) y de globo negro o radiante (Tg). Los módulos experimentales (ME) registraron temperatura del aire interior (Tint), temperatura de la superficie inferior de la lámina (Ts), temperatura de globo negro o radiante (Tg), temperatura del agua de la masa térmica (TwMT) (en su caso) y del agua de enfriamiento evaporativo indirecto (TwEEI) (en su caso). También se registróla temperatura del aire exterior (Text).
En este trabajo se evalúan seis técnicas de enfriamiento pasivo aplicables en techos estanque:
1. Cámara de aire con aislamiento térmico (CA +AT).
2. Cámara de aire con aislamiento térmico, enfriamiento radiativo nocturno y masa térmica (CA+AT+ERN+MT).
3. Enfriamiento evaporativo indirecto con aislamiento térmico y enfriamiento radiativo nocturno (EEI+AT+ERN).
4. Enfriamiento evaporativo indirecto, aislamiento térmico, enfriamiento radiativo nocturno y masa térmica (EEI+AT+ERN+MT).
5. Enfriamiento evaporativo indirecto con protección solar (EEI+PS).
6. Enfriamiento evaporativo indirecto con protección solar y masa térmica (EEI+PS+MT).

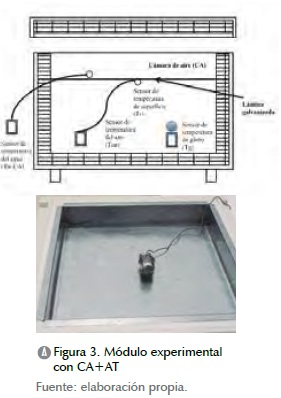

La técnica de enfriamiento pasivo CA+AT consistióen medir el comportamiento del ME aislado con una placa de poliestireno de 0,047 m de espesor y con una cámara de aire de 0,105 m en el techo estanque (figura 3).

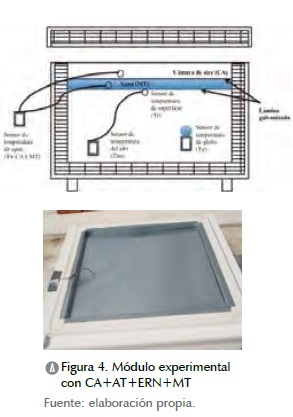

La técnica de enfriamiento pasivo CA+AT+ERN+MT es una variación de la anterior, solo que en este caso se instalóun recipiente de lámina de acero galvanizado calibre 16 con 30 litros de agua (0,071 m de altura), que actuócomo masa térmica (MT). El agua estuvo confinada en el recipiente con una tapa de lámina de acero galvanizado sellada con acrílico, con el fin de evitar el contacto de la superficie del agua con el ambiente exterior. La MT estuvo con aislamiento durante el día y expuesta al aire exterior durante la noche para propiciar el enfriamiento radiativo nocturno (ERN) (figura 4).

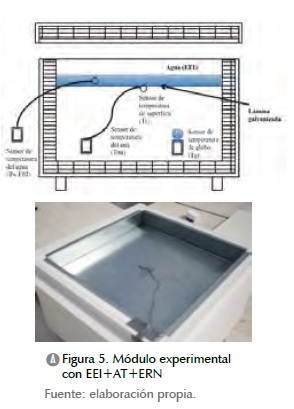

La técnica de enfriamiento pasivo EEI+AT+ ERN consistióen agregar en la cámara de aire una película de agua de 0,020 m de altura (11 litros) en el techo estanque (figura 5).

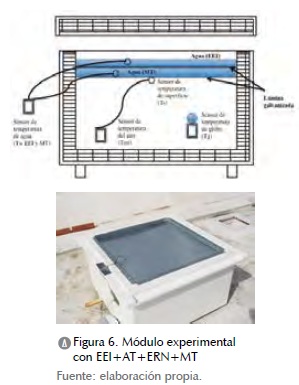

La técnica de enfriamiento pasivo EEI+AT +ERN+MT es una variación de la anterior, solo que en este caso se le agregóun recipiente de lámina de acero galvanizado con 30 litros de agua (0,701 m de altura), que actuócomo masa térmica (MT) y se expuso al aire exterior durante la noche (ERN) (figura 6).

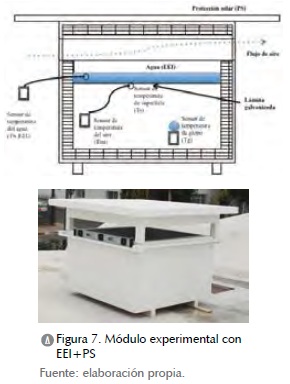

La técnica de enfriamiento pasivo EEI+PS se preparócon un estanque ventilado elaborado a base de lámina de acero galvanizado calibre 16, con una película de agua de 0,020 m de altura (11 litros). La protección solar consistióen agregar hacia las cuatro orientaciones del Me un volado de 0,30 m de longitud elaborado con madera contrachapada pintada con pintura epóxica de color blanco y aislada con una placa de poliestireno de 0,047 m, para disminuir la incidencia de los rayos solares sobre el estanque (figura 7).

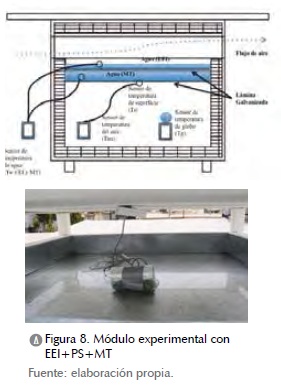

La técnica de enfriamiento pasivo EEI+PS+MT es una variación del anterior solo que en este caso se instalóun recipiente de lámina de acero galvanizado con 30 litros de agua (0,071 m de altura), que actuócomo masa térmica (MT). El agua estuvo confinada en el recipiente con una tapa de lámina de acero galvanizado sellada con acrílico, con el fin de evitar el contacto de la superficie del agua con el ambiente exterior (figura 8).
El potencial de enfriamiento medio (PEM) se define como "la cantidad de energía por unidad de tiempo y de superficie, capaz de ser retirada por el sistema, obtenida como valor medio durante un periodo de 24 horas" (González, 1989), mediante la siguiente ecuación:
PEM = Potencial de Enfriamiento Medio en Wh/m2día.
CPC = Coeficiente de pérdida de calor = 1,50 W/m2K, debido a que se adopta la metodología del trabajo de investigación de González (1989) antes mencionada.
Topmc = Temperatura operativa media del módulo control en 24 horas, en oC.
Topme = Temperatura operativa media del módulo experimental en 24 horas, en oC.
A = Área del techo (0,67 x 0,67 m) = 0,4356 m2.
La temperatura operativa se obtuvo del valor medio de la temperatura seca del aire (Tint), y la temperatura radiante media (Tg) dentro de los módulos. Este criterio es válido en este trabajo pues la velocidad del aire al interior de los módulos es menor a (< 0,2 m/s).
La temporada de registro de datos en campo se llevóa cabo durante el verano de 2012, en los meses de junio a septiembre. Cada técnica de enfriamiento pasivo estudiada se monitoreódurante 72 horas consecutivas (tres días),con registros de datos cada 15 minutos. Entre cada experimento se dejaron 24 horas para la estabilización del módulo experimental y las técnicas de enfriamiento pasivo utilizadas.
El equipo de monitoreo utilizado consistióen datta loggers tipo HOBO de Onset Computer Co., modelos H08-004, H08-032-08 y U12-013 provistos de sensores de temperatura de bulbo seco (TBS), temperatura de bulbo húmedo (TBH), temperatura de globo negro (Tg), así como el cable TMC6-HD para el registro de temperatura del agua (Tw). Las mediciones obtenidas con este equipo pueden considerarse como de clase I de acuerdo con la norma ISO 7726, con base en la precisión y los rangos de operación con que trabajan.
RESULTADOS
TEP- CA+AT
El registro de datos de esta TEP fue del 2 al 5 de junio, de las 8:00 a las 07:45 respectivamente. La temperatura operativa registrada al interior del ME-CA+AT (TopCA+AT) fue inferior respecto a la exterior (Text) en la temperatura promedio y la mínima (1,14 y 3,81 ºC respectivamente), mientras que en la máxima fue superior (2,39 ºC). Con respecto a la temperatura operativa del módulo control (TopMc), la máxima no tiene diferencia alguna, mientras que la promedio y la mínima son inferiores (0,38 ºC y 1,14 ºC respectivamente). La oscilación de temperaturas operativas observada al interior del ME-CA+AT es 6,2 ºC más larga que la correspondiente al exterior, y 1,14 ºC respecto del MC; esto se debe a que el espesor de aislamiento en la cubierta es menor y que la cámara de aire no es efectiva (figura 9) (tabla 3).
TEP-CA+AT+ERN +MT

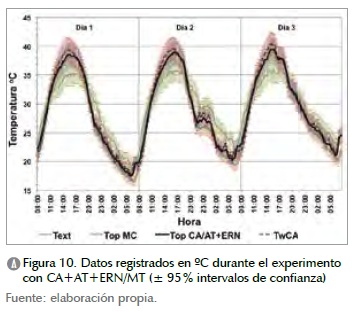

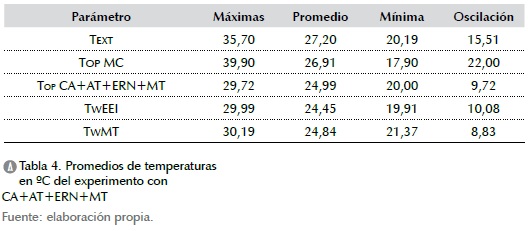

El registro de datos de esta TEP inicióel 13 de junio a las 22:00 y concluyóel 16 de junio a las 21:45 h. La temperatura operativa registrada al interior del ME-CA+AT+ERN+MT (TopCA+AT+ERN+MT), fue siempre inferior a la temperatura exterior (Text) (2,8 ºC en promedio). Respecto a la temperatura operativa del módulo control (TopMC) en las máximas y mínimas fue inferior (6,1 ºC en promedio), mientras que en la mínima fue mayor (2,1 ºC). Esta diferencia se acentúa en los casos de temperatura máxima, cuando en el ME-CA+AT+ERN+MT se registraron temperaturas en promedio 6,0 ºC más bajas que en el exterior y 10,2 ºC que en el MC. Por su parte, la Top del ME-CA+AT+ERN+MT corre siempre muy cercana a la temperatura del agua de la masa térmica del estanque (TwMT), en promedio 0,73 ºC por debajo de ella. Por último, es pertinente hacer notar el efecto de amortiguamiento que proporciona la masa térmica del agua, fácilmente identificable mediante la oscilación térmica registrada. La oscilación de temperaturas operativas observada al interior del ME-CA+AT+ERN+MT es 5,8 ºC más corta que la correspondiente al exterior, y 12,3 ºC respecto del MC (figura 10) (tabla 4).
TEP-ME-EEI+AT+ERN

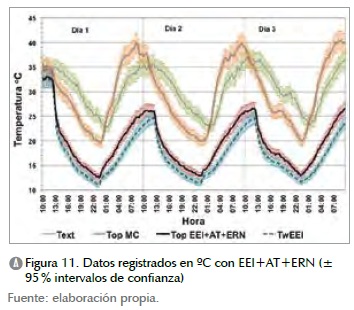

El registro de datos de esta TEP fue del 10 de junio a las 5:00 al 13 de junio a las 16:45 h. La temperatura operativa registrada al interior del módulo experimental ME-EEI+AT+ERN (TopEEI+AT+ERN), fue siempre inferior a la temperatura exterior (Text) (8,43 ºC en promedio) y a la temperatura operativa del módulo control (TopMC) (8,2 ºC en promedio). Esta diferencia se acentúa en los casos de temperatura mínima, cuando en el ME-EEI+AT+ERN se registraron temperaturas en promedio 10,3 ºC más bajas que en el exterior y 7,1 ºC que en el MC. La diferencia entre las temperaturas máximas es menor, pero relevante, 4,0 ºC con respecto al exterior y 7,4 ºC con el MC. Por su parte, la Top del ME-EEI+AT+ERN corre siempre muy cercana a la temperatura del agua del estanque (TwEEI), en promedio 1,4 ºC por encima de ella. Por último, es pertinente hacer notar el efecto de amortiguamiento que proporciona el agua, fácilmente identificable mediante la oscilación térmica registrada. La oscilación de temperaturas operativas observada al interior del ME-EEI+AT+ERN es 6,3 ºC más larga que la correspondiente al exterior y 0,3 ºC respecto del MC (figura 11) (tabla 5).
TEP-EEI+AT+ERN +MT

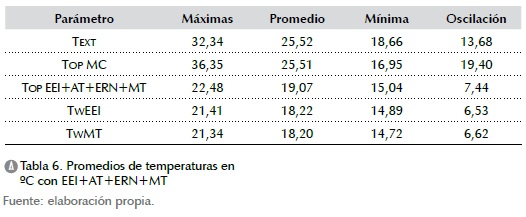

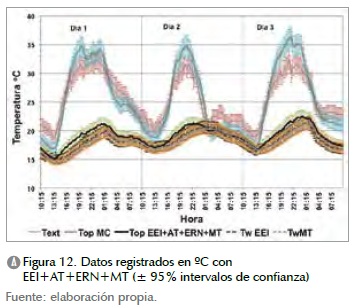

El registro de datos de esta TEP fue del 23 de agosto a las 4:00 al 26 de agosto a las 03:45 h. La temperatura operativa registrada al interior del módulo experimental ME-EEI+AT+ERN+MT (TopEEI+AT+ERN+MT), fue siempre inferior a la temperatura exterior (Text) (6,7 ºC en promedio) y a la temperatura operativa del módulo control (TopMC) (7,4 ºC en promedio). Esta diferencia se acentúa en los casos de temperatura máxima, cuando en el ME-EEI+AT+ERN+MT se registraron temperaturas en promedio 9,9 ºC más bajas que en el exterior y 13,9 ºC que en el MC. La diferencia entre las temperaturas mínimas es 3,6 ºC menor con respecto al exterior y 1,9 ºC con el MC. La Top del ME-EEI+AT+ERN+MT corre siempre muy cercana a la temperatura del agua del estanque (TwEEI), en promedio 0,7 ºC por encima de ella; mientras que con la (TwMT) es de 0,8 ºC. Por último, es pertinente hacer notar el efecto de amortiguamiento que proporciona el agua, fácilmente identificable mediante la oscilación térmica registrada. La oscilación de temperaturas operativas observada al interior del ME- EEI+AT+ERN+MT es 6,2 ºC más corta que la correspondiente al exterior y 12 ºC respecto del MC (figura 12) (tabla 6).
TEP-ME-EEI+PS T2

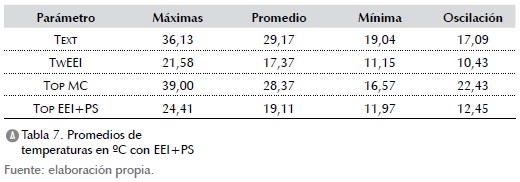

El registro de datos de esta TEP inicióel 6 de junio a las 2:00 y terminóel 9 de junio a las 01:45 h. La temperatura operativa registrada al interior del módulo experimental ME-EEI+PS (TopEEI+PS), fue siempre inferior a la temperatura exterior (Text) (9,9 ºC en promedio) y a la temperatura operativa del módulo control (TopMC) (8,8 ºC en promedio). Esta diferencia se acentúa en los casos de temperatura máxima, cuando en el ME-EEI+PS se registraron temperaturas en promedio 11,7 ºC más bajas que en el exterior y 14,6 ºC que en el MC. La diferencia entre las temperaturas mínimas es menor, pero relevante, 7,1 ºC con respecto al exterior y 4,6 ºC con el MC. Por su parte, la Top del ME-EEI+PS corre siempre muy cercana a la temperatura del agua del estanque (TwEEI), en promedio 1,6 ºC por encima de ella. Por último, es pertinente hacer notar el efecto de amortiguamiento que proporciona el agua, fácilmente identificable mediante la oscilación térmica registrada. La oscilación de temperaturas operativas observada al interior del ME-EEI+PS es 4,7 ºC más corta que la correspondiente al exterior y 10 ºC respecto del MC (figura 13) (tabla 7).
TEP-EEI+PS+MT

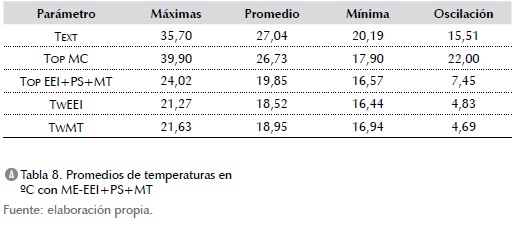

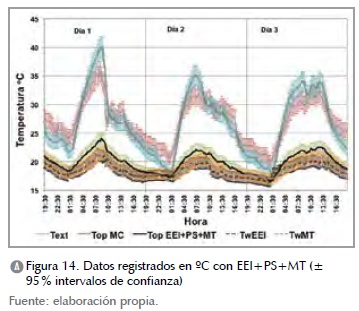

El registro de datos de esta TEP se llevóa cabo del 14 de junio a las 01:30 al 17 de junio a las 00:45 h.
La temperatura operativa registrada al interior del módulo experimental ME-EEI+PS+MT (TopEEI+PS+MT), fue siempre inferior a la temperatura exterior (Text) (7,5 ºC en promedio) y a la temperatura operativa del módulo control (TopMC) (8,0 ºC en promedio). Esta diferencia se acentúa en los casos de temperatura máxima, cuando en el ME-EEI+PS+MT se registraron temperaturas en promedio 11,7 ºC más bajas que en el exterior y 15,9 ºC que en el MC. La diferencia entre las temperaturas mínimas es menor, pero relevante, 3,6 ºC con respecto al exterior y 1,3 ºC con el MC. Por su parte, la Top del ME-EEI+PS+MT corre siempre muy cercana a la temperatura del agua del estanque (TwEEI), en promedio 1,3 ºC por encima de ella, mientras que con la (TWMT) corre 1 ºC. Por último, es pertinente hacer notar el efecto de amortiguamiento que proporciona el agua, fácilmente identificable mediante la oscilación térmica registrada. La oscilación de temperaturas operativas observada al interior del ME-EEI+PS+MT es 8,1 ºC más corta que la correspondiente al exterior y 14,6 ºC respecto del MC (figura 14) (tabla 8).
Potencial de enfriamiento medio (PEM)
El potencial de enfriamiento medio (PEM) se obtuvo a partir de los valores promedio de temperatura operativa al interior de los módulos de control y experimental de cada una de las técnicas de enfriamiento pasivo aplicadas y del análisis de los mismos. El análisis se hizo cada periodo de 24 horas y luego se promediaron los resultados obtenidos para determinar el PEM correspondiente de cada TEP experimentada.

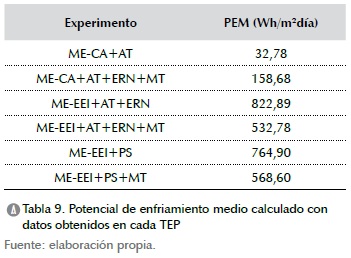

Como resultado de ello se obtuvo que la TEPEEI+ AT+ERN alcanzóel mejor desempeño con un índice de 822,89 Wh/m2día, seguido de la TEP-EEI+PS con 764,60 Wh/m2día, luego la TEPEEI+ AT+ERN+MT con 532,78 Whm2día. El resto de las TEP se ubicaron por debajo de los 500 Wh/m2día (tabla 9).
Destaca en este resultado la mejora obtenida en el PEM con el enfriamiento radiativo nocturno y con cámara de aire ventilada. Es oportuno aclarar que la lámina galvanizada del techo estanque no se pintóde blanco, lo que disminuye la capacidad de enfriamiento durante el intercambio radiativo nocturno (Givoni, 1994).
Eficiencia de enfriamiento (EF)
La eficiencia de enfriamiento se calculóa partir del comportamiento del MC y la TEP que mejores resultados obtuvieron. Los resultados nos indican que si a la técnica de EEI+AT+ERN le asignamos un índice de 100, todas las técnicas donde se incluye enfriamiento evaporativo tienen el mejor comportamiento.
Los resultados también nos indican que el aislamiento, aunque no es una técnica de enfriamiento, afecta el amortiguamiento total obtenido, efecto que hace sinergia cuando se combina con otra técnica pasiva.
CONCLUSIONES
Esta investigación confirma que en climas cálidos y secos, evaporar agua es una técnica de enfriamiento eficiente. Esto se debe a que esta técnica no requiere agregar grandes cantidades de humedad al ambiente ni aumentar la velocidad del aire en el espacio interior.
También se reafirma que la cubierta estanque, como cualquier cuerpo expuesto a la bóveda celeste, pierde calor por emisión de radiación de onda larga y alcanza un potencial de enfriamiento máximo, producto de las condiciones de cielo despejado y baja humedad específica características de este clima árido.
El aislamiento reduce el paso del flujo de calor, pero no contribuye como técnica de enfriamiento por sí solo, es necesario que esté combinado con alguna de las técnicas de enfriamiento pasivo para alcanzar su mejor potencial.
El agua contenida como masa térmica sin enfriamiento radiativo nocturno no fue eficiente como técnica de enfriamiento, debido a que su espesor fue insuficiente y tiene ganancia de calor durante el día cuando está expuesta al exterior y traslada el calor al interior por conducción.
El enfriamiento radiativo nocturno alcanza su mayor eficiencia cuando se combina con aislamiento y con otra TEP.
